Peredam Roda Gigi Bevel Spiral Poros Berongga yang Dipasang di Kaki Seri K: Panduan Industri Lengkap

I. Pendahuluan: SEBUAHpa itu Peredam Roda Gigi Spiral Bevel Patauos Berongga Seri K yang Dipasang di Kaki?

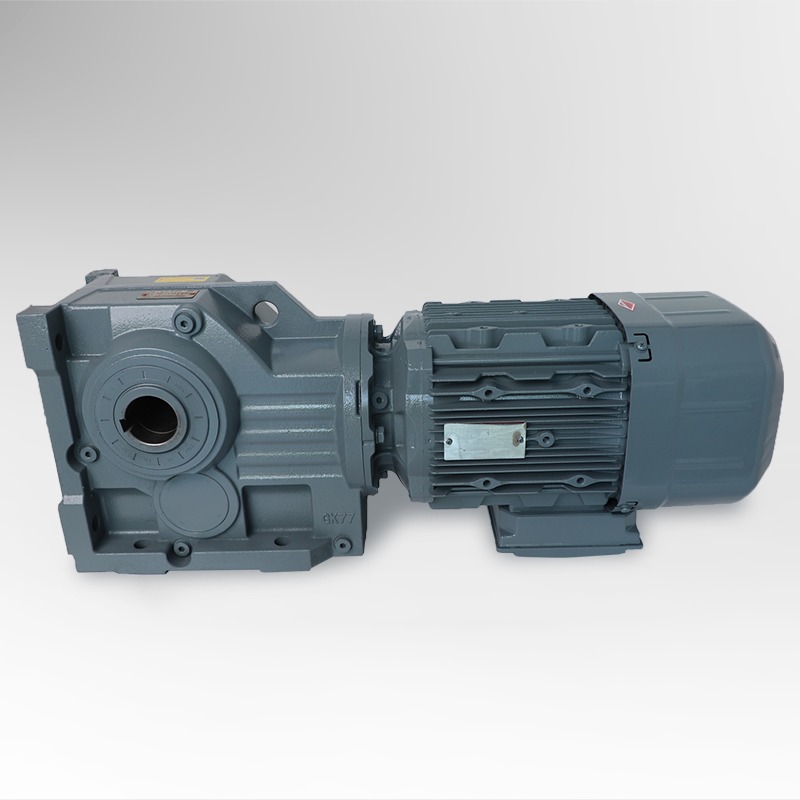

A Peredam Roda Gigi Bevel Spiral Poros Berongga yang Dipasang di Kaki Seri K adalah jenis perangkat transmisi industri yang dirancang untuk mengubah kecepatan motor menjadi keluaran torsi terkontrol secara efisien. Ini menggabungkan keunggulan roda gigi spiral bevel , instalasi yang dipasang di kaki , dan sebuah struktur poros berongga untuk menciptakan solusi mekanis yang ringkas, danal, dan berkinerja tinggi untuk sistem transmisi daya.

Pada intinya, peredam roda gigi ini beroperasi dengan menggunakan a pasangan roda gigi bevel spiral untuk mengubah arah putaran—biasanya 90 derajat—sambil mempertahankan gerakan yang halus dan senyap. Itu desain kemiringan spiral memastikan distribusi beban yang unggul di seluruh gigi roda gigi, mengurangi getaran dan kebisingan dibandingkan dengan roda gigi potong lurus tradisional. Hal ini membuat peredam sangat cocok untuk aplikasi tugas berkelanjutan yang mengutamakan stabilitas dan efisiensi.

Itu konfigurasi yang dipasang di kaki memungkinkan peredam dipasang dengan aman pada alas kokoh atau rangka mesin, memastikan keselarasan yang tepat dan getaran minimal selama pengoperasian. Fitur ini juga menyederhanakan pemasangan dan pemeliharaan, menjadikannya pilihan utama dalam sistem konveyor, penanganan material, dan mesin otomasi.

Fitur utama lainnya adalah desain keluaran poros berongga , yang memungkinkan pemasangan langsung komponen yang digerakkan seperti poros atau kopling. Hal ini tidak hanya menghemat ruang pemasangan tetapi juga mengurangi kerumitan mekanis dengan menghilangkan kebutuhan akan konektor tambahan. Hasilnya adalah sistem yang lebih kompak dengan peningkatan efisiensi energi dan keandalan mekanis.

Singkatnya, itu Peredam Roda Gigi Bevel Spiral Poros Berongga yang Dipasang di Kaki Seri K adalah komponen penting dalam teknik mesin modern, menawarkan keseimbangan kekuatan, presisi, dan daya tahan. Kombinasi cerdas antara roda gigi bevel dan desain hemat ruang menjadikannya landasan dalam industri yang memerlukan transmisi torsi mulus dan stabilitas operasional jangka panjang.

II. Desain Struktural dan Prinsip Kerja

1. Komponen Struktur Inti

2. Prinsip Kerja

• Tahap Masukan – Motor mentransmisikan daya putaran ke peredam melalui poros masukan atau sambungan flensa.
• Interaksi Roda Gigi Bevel – Poros input terhubung dengan a pasangan roda gigi bevel spiral , yang mengubah arah gerakan, biasanya pada sudut siku-siku.
• Amplifikasi Torsi – Rasio antara diameter roda gigi input dan output menentukan rasio reduksi, mengubah input kecepatan tinggi menjadi output kecepatan rendah dan torsi tinggi.
• Keluaran Melalui Poros Berongga – Torsi akhir disalurkan langsung ke peralatan yang digerakkan melalui poros berongga , memastikan transfer torsi yang akurat dan kopling yang disederhanakan.

3. Keunggulan Desain Sistem Roda Gigi Spiral Bevel

Itu mekanisme penggerak gigi bevel spiral memungkinkan pengikatan gigi secara bertahap, sehingga menghasilkan:

• Tingkat getaran dan kebisingan yang lebih rendah
• Kepadatan torsi lebih tinggi
• Transfer gerakan lebih halus
• Peningkatan daya tahan

4. Analisis Perbandingan: Seri K vs Peredam Poros Paralel Tradisional

5. Ringkasan Teknis

Itu Peredam Roda Gigi Bevel Spiral Poros Berongga yang Dipasang di Kaki Seri K mengintegrasikan roda gigi berefisiensi tinggi dengan sistem pendukung yang kuat, memastikan keduanya keandalan torsi and presisi mekanis . Konstruksi yang dipasang di kaki memberikan stabilitas struktural, sedangkan konfigurasi poros berongga memungkinkan sambungan langsung dan fleksibel ke peralatan yang digerakkan — semuanya dalam paket yang hemat ruang dan perawatan rendah.

AKU AKU AKU. Keunggulan Gear Reducer Seri K dalam Aplikasi Industri

1. Efisiensi Transmisi Tinggi dan Kepadatan Daya

Salah satu ciri khas dari Peredam roda gigi spiral bevel Seri K adalah efisiensi transmisi dayanya yang luar biasa. Berkat pemesinan yang presisi roda gigi spiral bevel , perangkat dapat mencapai peringkat efisiensi 96% hingga 98% , jauh lebih tinggi dibandingkan dengan peredam heliks atau roda gigi pacu konvensional.

2. Struktur Kompak dan Optimasi Ruang

Itu konfigurasi sudut kanan dari Peredam Roda Gigi Bevel Spiral Poros Berongga yang Dipasang di Kaki Seri K memungkinkannya mengirimkan daya pada 90 derajat, memungkinkan tata letak mesin yang lebih kompak . Karena keluarannya disampaikan melalui a poros berongga , peredam dapat dihubungkan langsung ke poros penggerak tanpa kopling tambahan, menyederhanakan desain mekanis, mengurangi waktu pemasangan, dan meminimalkan titik kegagalan.

3. Kapasitas Beban Yang Kuat dan Umur Panjang

Itu Mekanisme penggerak gigi bevel spiral Seri K menggunakan roda gigi baja paduan yang diperkeras yang digiling dengan presisi tinggi. Dikombinasikan dengan alas yang dipasang di kaki dan dioptimalkan pengaturan bantalan , ia dapat menangani beban radial dan aksial tinggi dengan stabilitas, memastikan masa operasional yang lama dan kinerja yang konsisten bahkan dalam kondisi tugas berat.

4. Kebisingan Rendah dan Pengoperasian yang Lancar

Itu desain gigi bevel spiral memungkinkan pengikatan gigi secara bertahap, secara dramatis mengurangi tingkat kebisingan dan getaran. Hal ini membuat Peredam Roda Gigi Bevel Spiral Poros Berongga yang Dipasang di Kaki Seri K cocok untuk lingkungan yang sensitif terhadap kebisingan seperti jalur perakitan otomatis, mesin farmasi, dan sistem robot.

5. Instalasi dan Perawatan yang Mudah

• Struktur yang dipasang di kaki menyederhanakan pemasangan dan penyelarasan.
• Keluaran poros berongga memungkinkan pemasangan langsung tanpa pembongkaran komponen lainnya.
• Wadah tertutup melindungi komponen internal dan mencegah kebocoran pelumas.

6. Fleksibilitas di Seluruh Aplikasi Industri

7. Efektivitas Biaya dan Nilai Siklus Hidup

Meskipun investasi awal sedikit lebih tinggi, Peredam Roda Gigi Bevel Spiral Poros Berongga yang Dipasang di Kaki Seri K menawarkan pengurangan konsumsi energi, biaya pemeliharaan yang lebih rendah, dan masa pakai yang lebih lama, sehingga menghasilkan total biaya kepemilikan (TCO) yang sangat baik.

8. Ringkasan Keuntungan Utama

IV. Perbandingan dengan Tipe Gear Reducer Lainnya

1. Perbandingan berdasarkan Desain Struktural dan Tipe Roda Gigi

2. Perbandingan Efisiensi dan Kinerja

3. Fleksibilitas Pemasangan dan Pemanfaatan Ruang

4. Perbandingan Daya Tahan dan Perawatan

V. Parameter Teknis dan Panduan Seleksi

1. Spesifikasi Teknis Umum

2. Tinjauan Dimensi berdasarkan Ukuran Bingkai

3. Rasio Roda Gigi dan Perhitungan Kecepatan Output

Itu output speed can be calculated as:

Kecepatan Keluaran (rpm) = Kecepatan Motor (rpm) Rasio Transmisi (i)

Misalnya, dengan motor pada 1.500 rpm dan rasio peredam 50:1:

Kecepatan Keluaran = 1500 50 = 30 rpm

4. Kriteria Seleksi dan Pertimbangan Rekayasa

5. Konfigurasi dan Kustomisasi Opsional

• Jenis masukan: flensa motor, poros masukan padat, atau adaptor kopling
• Opsi pemasangan: horizontal, vertikal, dinding, atau dipasang di flensa
• Desain keluaran: poros berongga dengan cakram menyusut, poros padat berkunci, atau sambungan splined
• Sistem pendingin: sirkulasi oli atau pendinginan eksternal untuk beban/kecepatan tinggi
• Opsi penyegelan: segel yang diperkuat untuk debu atau lingkungan basah
• Perawatan permukaan: lapisan tahan korosi untuk penggunaan kelautan atau makanan

6. Contoh Kasus Seleksi

Aplikasi: Sistem konveyor untuk jalur pengemasan

Tenaga Motor: 4 kW

Kecepatan Keluaran yang Diperlukan: 30 rpm

Mode Operasi: Terus Menerus, 16 jam/hari

Rasio Kebutuhan yang Dihitung = 1500 30 = 50:1

Pilihan ideal: K67 or K77 seri dengan rasio 50:1 untuk margin torsi yang cukup dan stabilitas jangka panjang.

VI. Tips Perawatan dan Optimasi Kinerja

1. Pentingnya Pemeliharaan Preventif

Pemeliharaan preventif rutin memastikan pengoperasian berkelanjutan, mengurangi biaya perbaikan, dan memperpanjang masa pakai.

2. Jadwal Perawatan yang Direkomendasikan

3. Manajemen Pelumasan

• Gunakan oli sintetis bermutu tinggi (ISO VG 150–320)
• Periksa level oli pada titik tengah kaca penglihatan
• Instalasi vertikal mungkin memerlukan sedikit lebih banyak oli
• Ganti oli yang terdegradasi atau terkontaminasi
• Suhu rendah: gunakan minyak dengan aditif antibeku
• Kecepatan tinggi/beban tinggi: pertimbangkan sirkulasi oli atau pendinginan eksternal

4. Kontrol Suhu dan Getaran

5. Penyelarasan dan Integritas Pemasangan

• Pastikan alas yang rata dan kaku bebas dari getaran
• Sejajarkan motor dan poros masukan dengan tepat
• Pastikan kecocokan poros berongga sudah aman
• Putar peredam secara manual sebelum dinyalakan

6. Teknik Optimasi Kinerja

• Mengoptimalkan distribusi beban gigi
• Pertahankan aliran udara dan pendinginan yang memadai
• Mengurangi waktu pengoperasian menganggur
• Gunakan analisis oli untuk deteksi keausan dini
• Lakukan analisis kebisingan secara berkala untuk mendeteksi lubang

7. Mengatasi Masalah Umum

VII. Kesimpulan: Mengapa Gear Reducer Seri K Merupakan Pilihan yang Dapat Diandalkan

1. Menggabungkan Kekuatan, Presisi, dan Efisiensi

Itu Peredam Roda Gigi Bevel Spiral Poros Berongga yang Dipasang di Kaki Seri K memberikan efisiensi tinggi (96–98%), transmisi torsi halus, dan pengoperasian dengan kebisingan rendah, sehingga ideal untuk otomatisasi, konveyor, dan mesin industri.

2. Daya Tahan Jangka Panjang dan Mengurangi Biaya Perawatan

• Roda gigi baja paduan yang dikeraskan
• Pengaturan bantalan yang dioptimalkan
• Sistem penyegelan yang diperkuat
• Desain casing modular untuk kemudahan servis

3. Kemampuan Beradaptasi Industri yang Luas

4. Sekilas tentang Keunggulan Rekayasa

5. Transmisi Daya Ramah Lingkungan

Efisiensi tinggi mengurangi energi yang terbuang, meminimalkan timbulnya panas, dan mengurangi konsumsi pelumas, sehingga mendukung keberlanjutan dalam operasi industri.

6. Pandangan Masa Depan

Iterasi Seri K di masa depan diharapkan menawarkan kepadatan torsi yang lebih tinggi, kebisingan yang lebih rendah, dan sensor pemantauan digital terintegrasi untuk pemeliharaan prediktif.

7. Pemikiran Akhir

Itu Peredam Roda Gigi Bevel Spiral Poros Berongga yang Dipasang di Kaki Seri K tetap menjadi solusi yang canggih secara teknis, hemat energi, dan hemat biaya, serta memberikan hasil yang konsisten kekuatan, presisi, dan keandalan lintas industri.

Pertanyaan Umum

1. Apa keuntungan utama dari Peredam Gigi Bevel Spiral Poros Berongga yang Dipasang di Kaki Seri K?

Itu primary advantage is its combination of efisiensi tinggi, desain sudut kanan yang ringkas, dan keluaran poros berongga , yang memungkinkan transmisi torsi mulus, kebisingan rendah, dan pemasangan hemat ruang.

2. Bagaimana cara memilih Peredam Roda Gigi Spiral Bevel Poros Berongga Seri K yang tepat untuk aplikasi saya?

Seleksi harus didasarkan pada faktor-faktor seperti torsi yang diperlukan, rasio transmisi, daya input, orientasi pemasangan, dan lingkungan pengoperasian . Penyelarasan yang tepat, penghitungan beban, dan manajemen pelumasan sangat penting untuk kinerja optimal.

3. Perawatan apa yang direkomendasikan untuk memperpanjang umur peredam Seri K?

Pemeliharaan preventif rutin meliputi:

• Memeriksa dan mengganti pelumas
• Memeriksa segel, bantalan, dan pengencang
• Pemantauan suhu, kebisingan, dan getaran
• Memastikan tepat penyelarasan dan distribusi beban
